Диагностика осциллографом: как мы находим скрытые неисправности двигателя

Обычная компьютерная диагностика работает просто: сканер опрашивает блок управления и показывает коды ошибок. Если блок управления ошибку не зафиксировал — сканер говорит «всё чисто». Осциллограф работает иначе. Он показывает реальную форму электрического сигнала прямо с датчика или катушки. Я вижу не код ошибки, а сам сигнал — его амплитуду, фронт, спад, шумы, провалы. И когда автомобиль дёргается, тупит или жрёт топливо, а ошибок нет — вот тогда наступает время осциллографа.

Я не маркетолог и не продаю «уникальную методику». Я диагност. Я подключаю мотор-тестер, смотрю на форму импульса и по ней определяю, где проблема: в датчике, проводке, катушке, форсунке или механике. Всё, что я вижу на экране — показываю вам и объясняю. Вы уходите не с вердиктом «меняйте то, не знаю что», а с конкретными осциллограммами и пониманием: вот здесь сигнал кривой, вот эту деталь нужно менять.

Сигналы датчиков положения коленвала и распредвала

ДПКВ и ДПРВ — два датчика, на которых строится вся работа двигателя. Блок управления по ним определяет, когда впрыскивать топливо и в какой момент подавать искру. Если сигнал хотя бы одного из этих датчиков искажён — двигатель работает с перебоями, а на приборной панели при этом может не гореть ни одной лампочки.

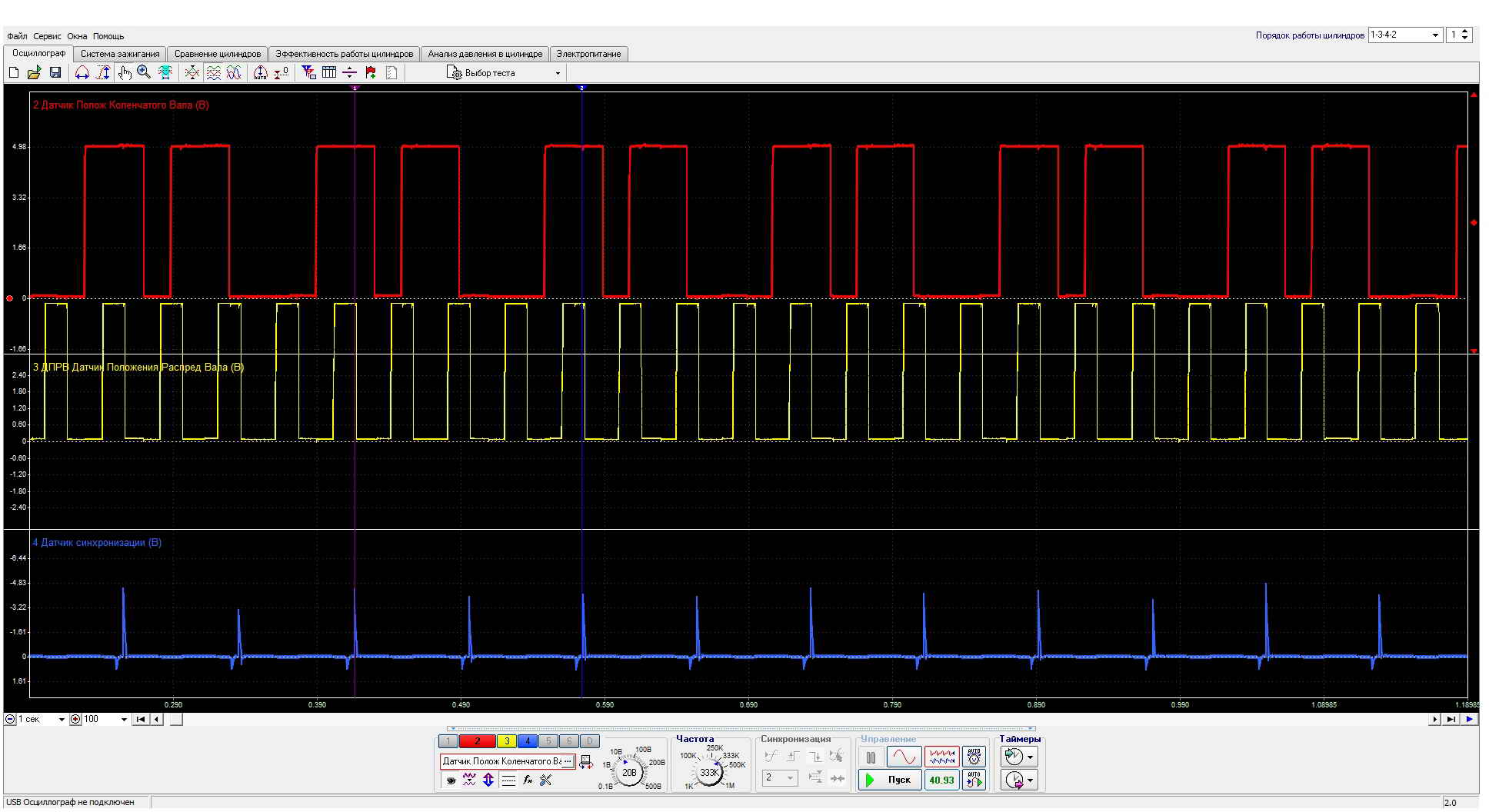

Осциллограф показывает реальную форму импульса: ровный ли фронт, нет ли шумов, совпадают ли метки коленвала и распредвала. По осциллограмме ДПКВ я сразу вижу: проблема в самом датчике, в задающем диске, в проводке или в наводках от системы зажигания. Без осциллографа эти неисправности без ошибок остаются гаданием.

• Анализ эффективности работы цилиндров по сигналу с ДПКВ
• Анализ эффективности работы цилиндров в реальном времени

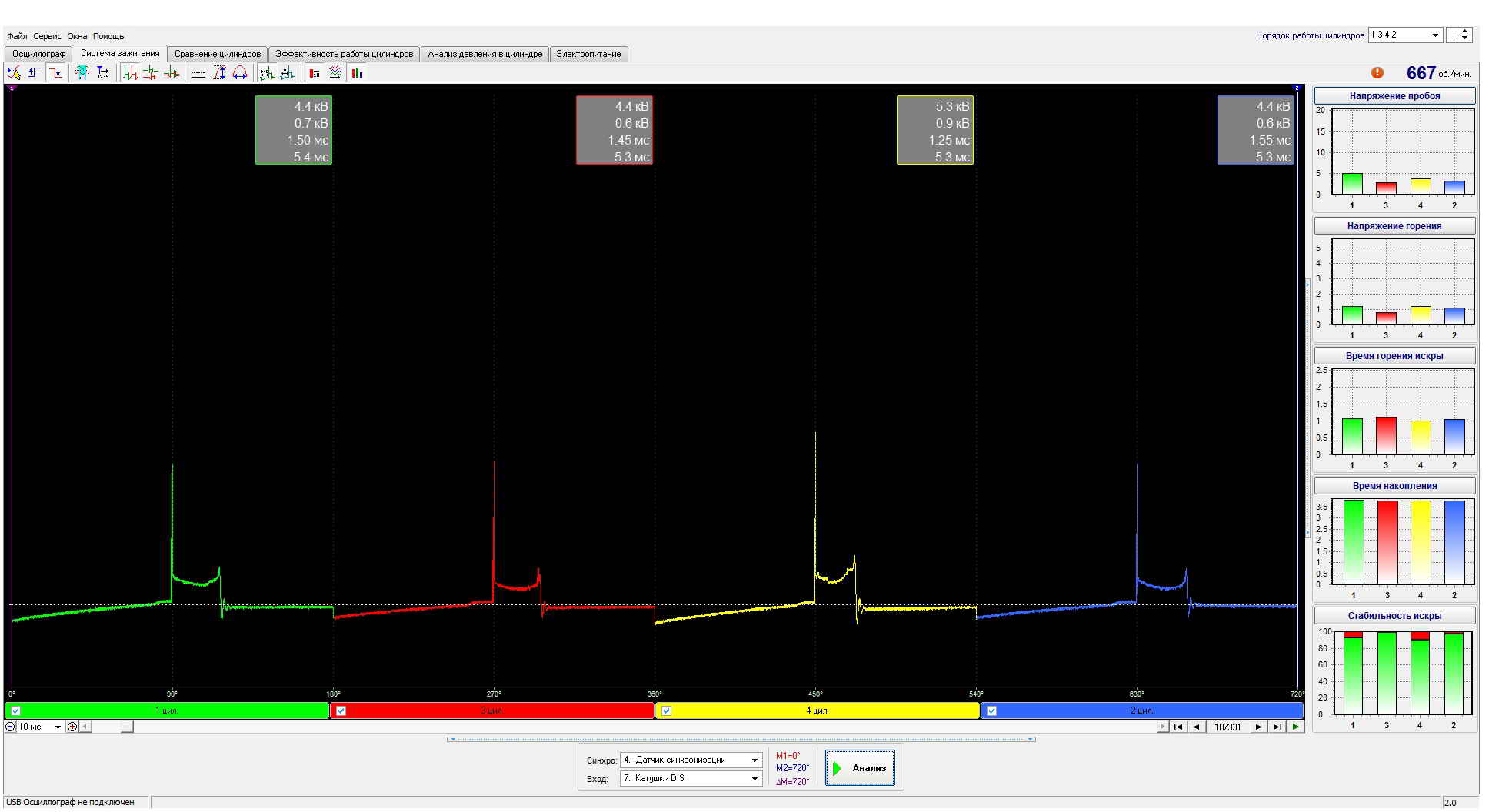

• Анализ системы зажигания
• Экспресс‑диагностика
• Сравнение работы цилиндров по сигналам с различных датчиков, в том числе:
  • датчика разряжения во впускном коллекторе;
  • датчика разряжения в выхлопной трубе;
  • датчика разряжения в топливной рампе;
  • форсунок;
  • первичного и вторичного зажигания.
• Анализ компрессии по падению напряжения АКБ

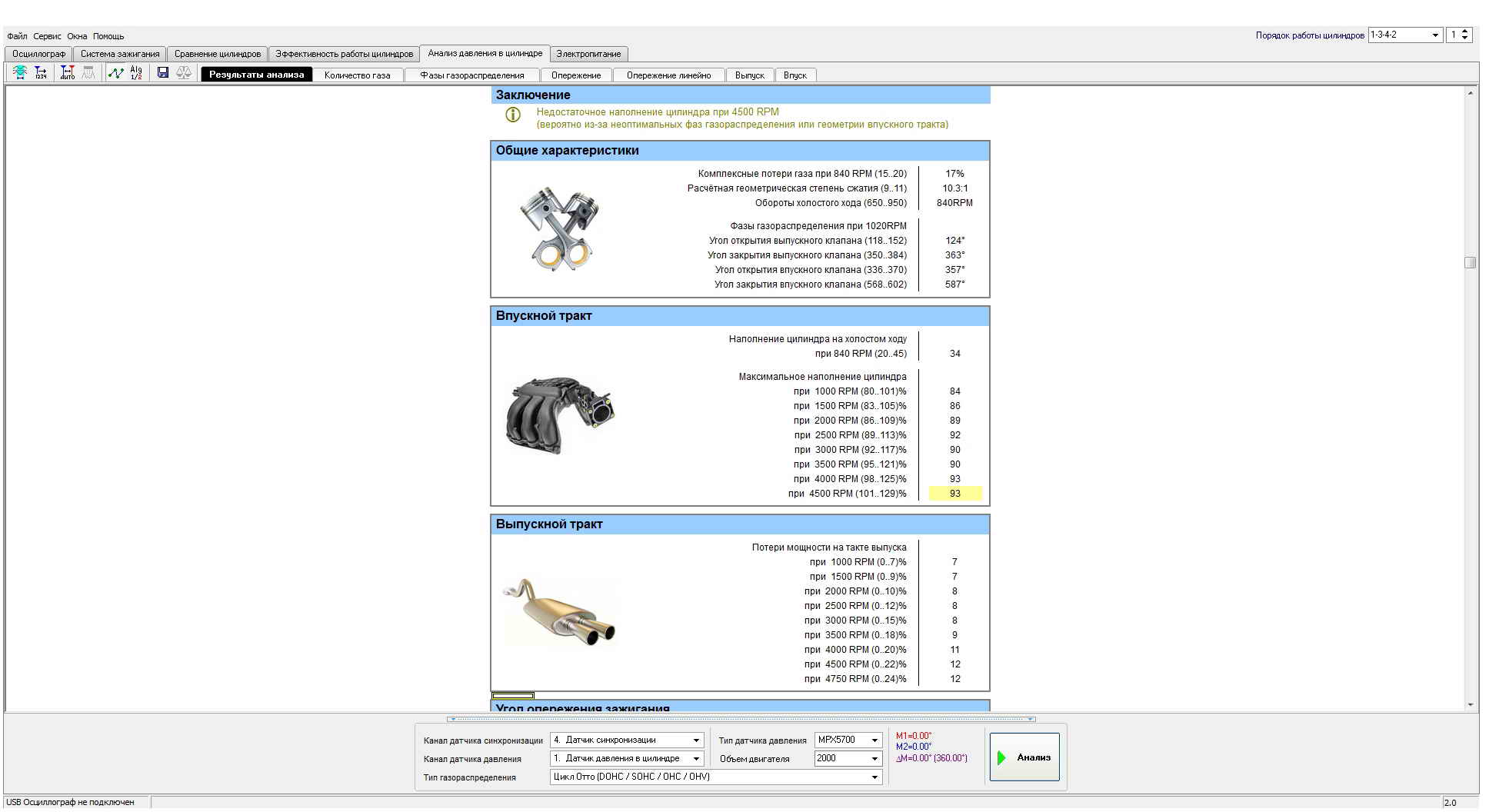

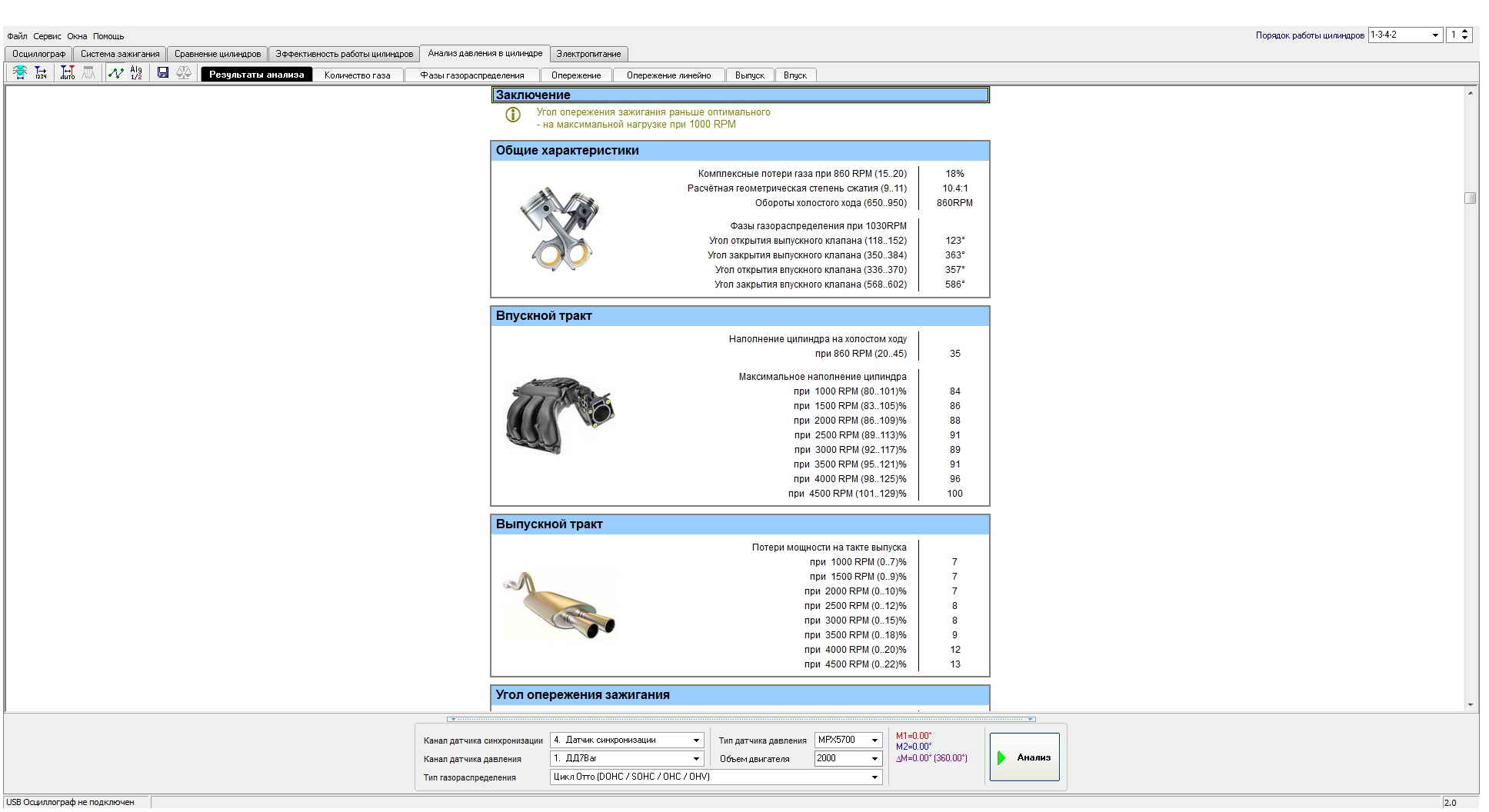

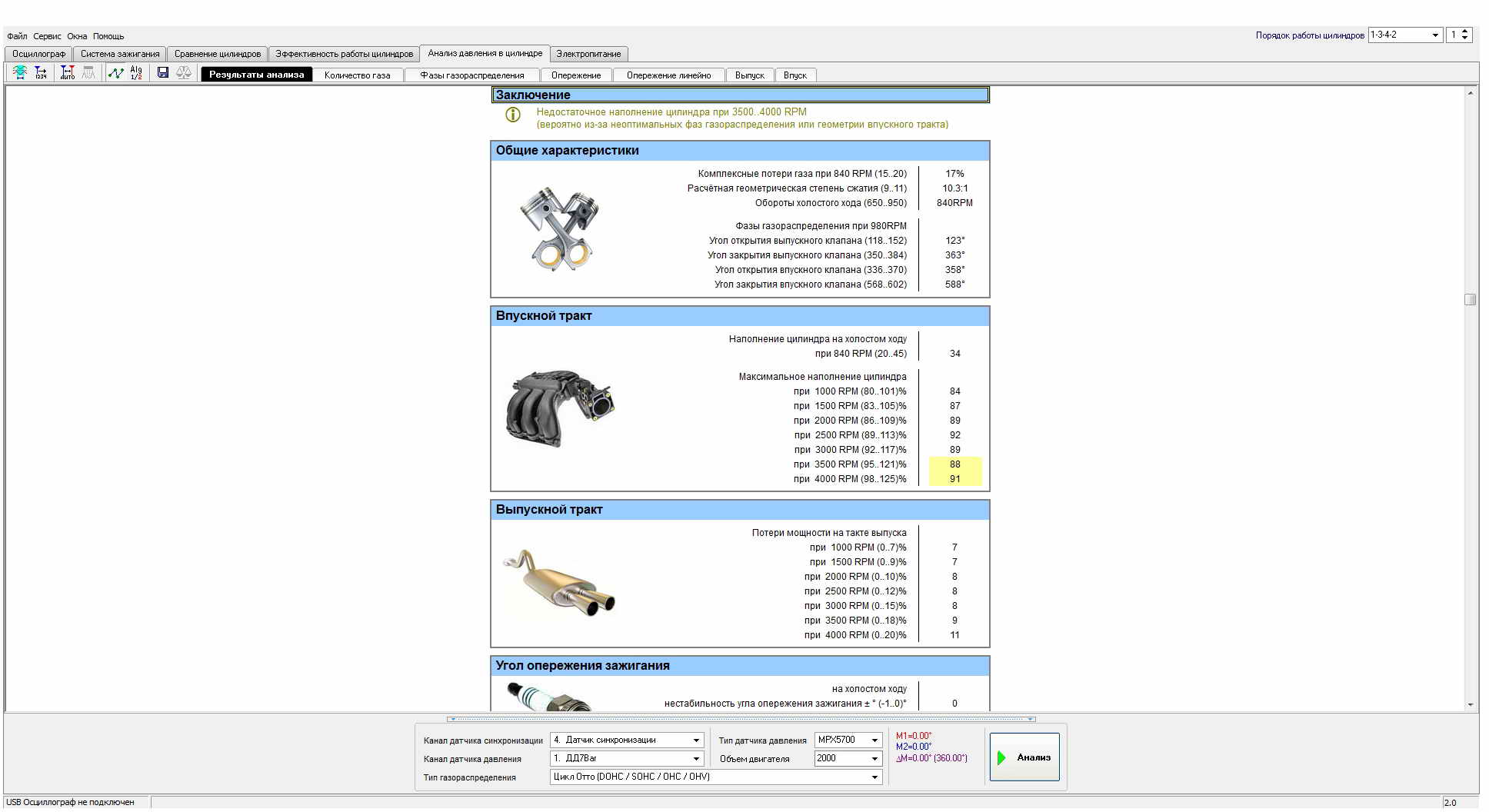

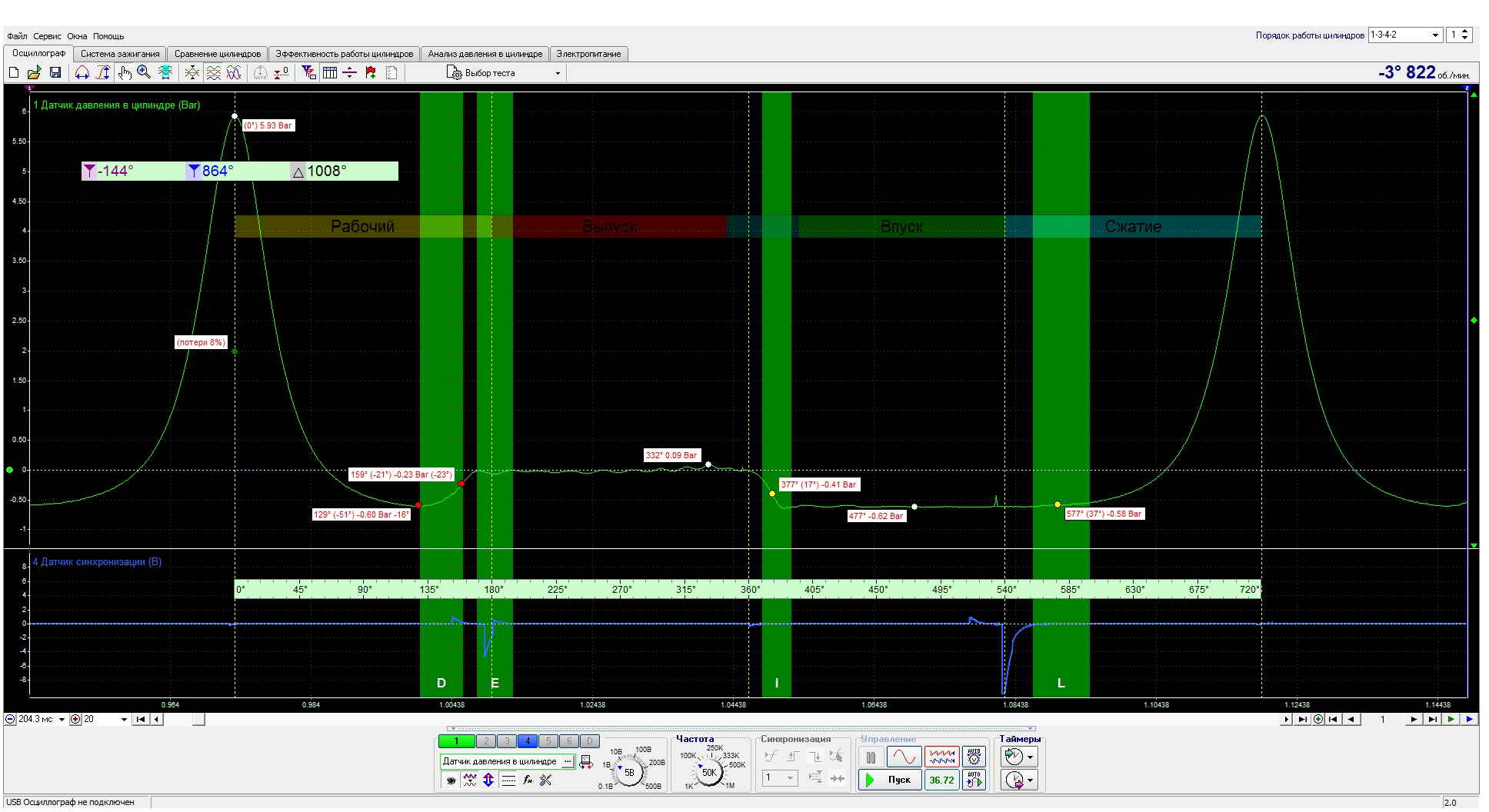

• Анализ давления в цилиндре (скрипт PX 3): расчёт степени сжатия, определение наличия нагара в цилиндре, проверка правильности установки фаз (ремня) ГРМ, контроль работы клапанов, оценка утечек рабочей смеси в цилиндре, проверка забитости катализатора и т. д.
• Оценка относительной компрессии в динамике
• Проверка производительности форсунок
• Проверка работы генератора и системы зарядки аккумулятора (выходное напряжение и ток генератора, определение неисправностей выпрямительных диодов, зависания щёток и т. д.)
• Многофункциональная линейка для измерения фаз ГРМ

Сравнение цилиндров и анализ формы импульсов

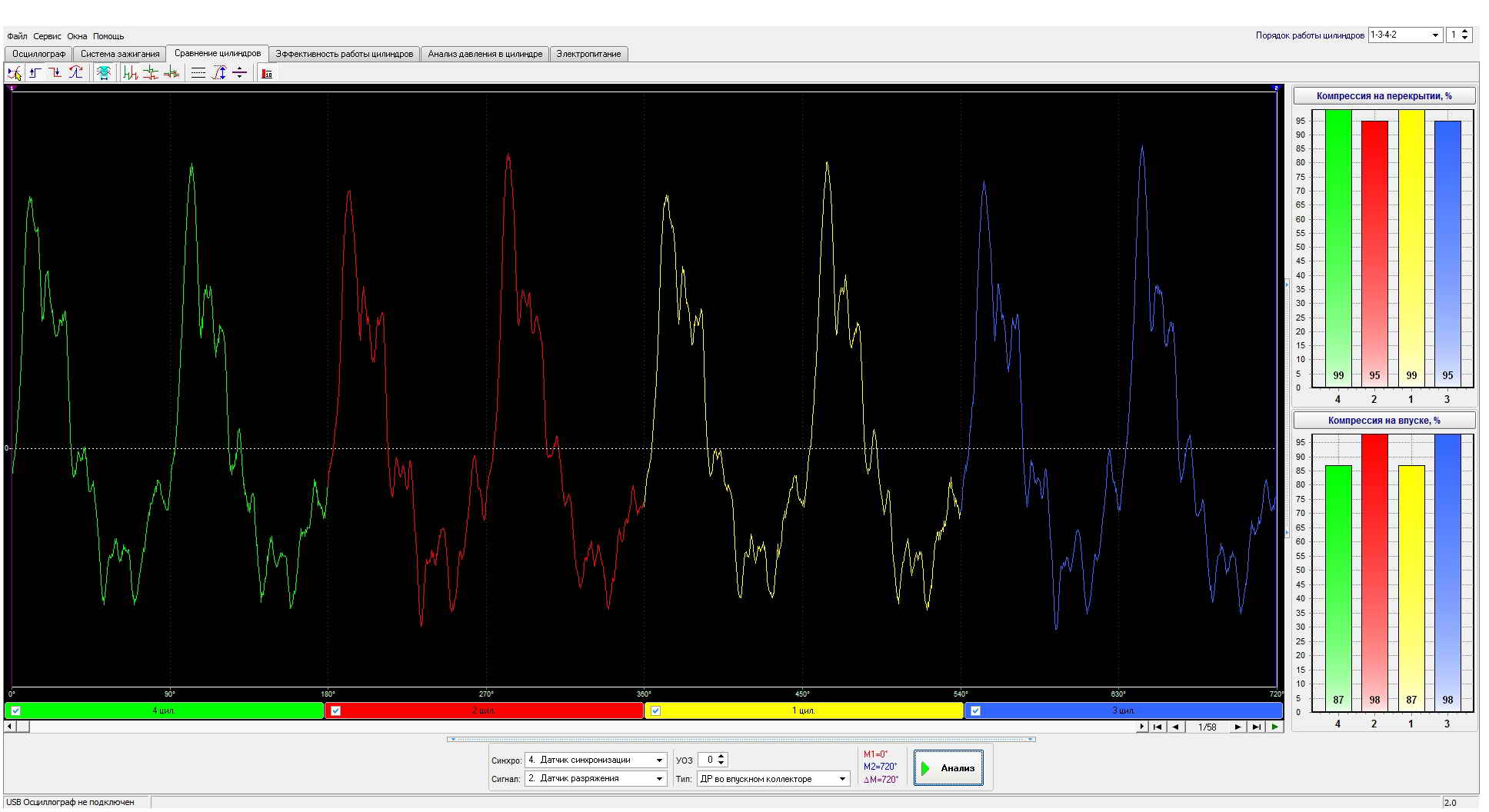

Один из главных приёмов диагностики осциллографом — сравнить, как работают цилиндры между собой. Двигатель — штука симметричная: четыре, шесть или восемь цилиндров должны давать одинаковую форму сигнала. Если сигнал на одном цилиндре отличается — там проблема.

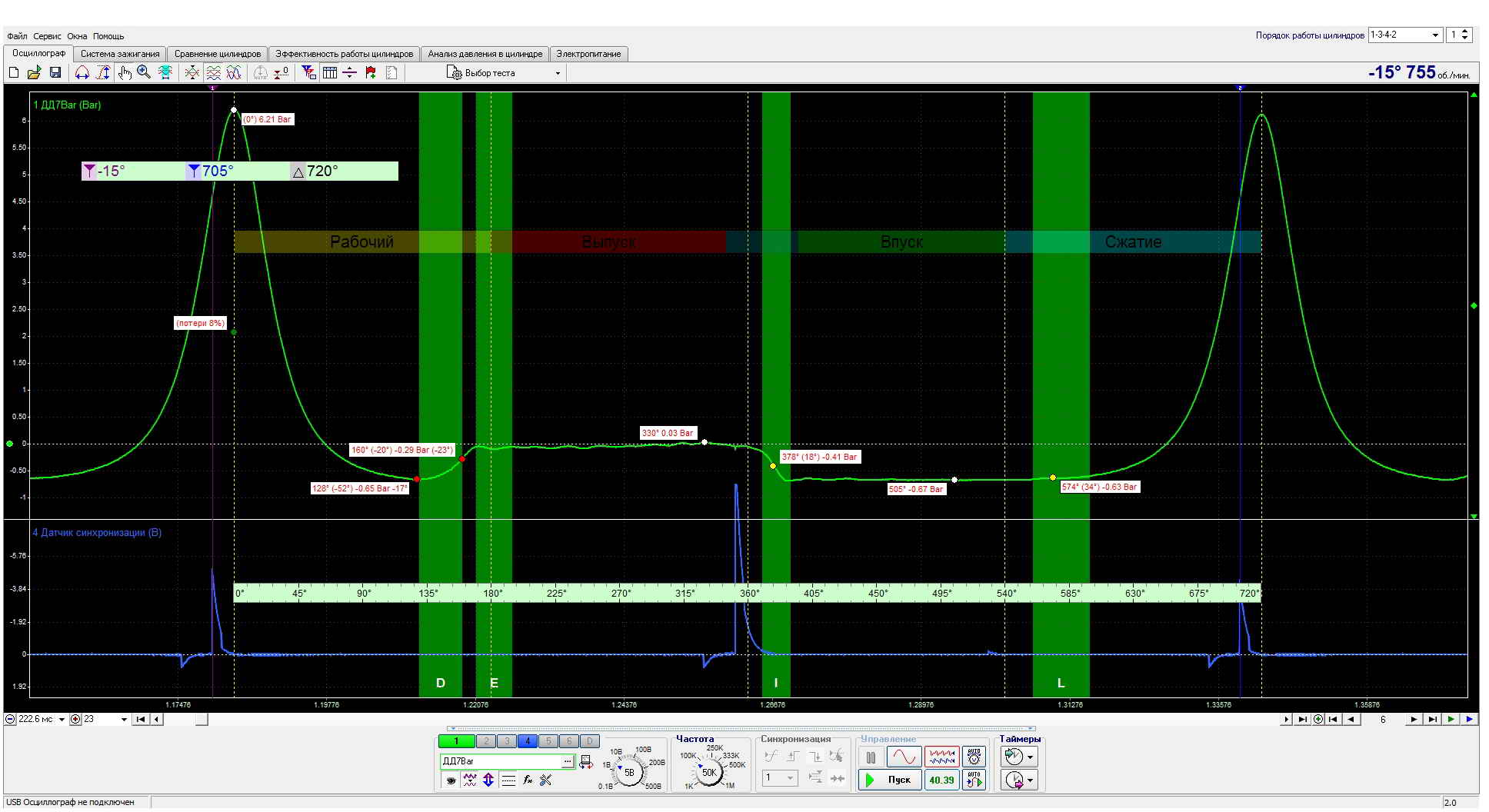

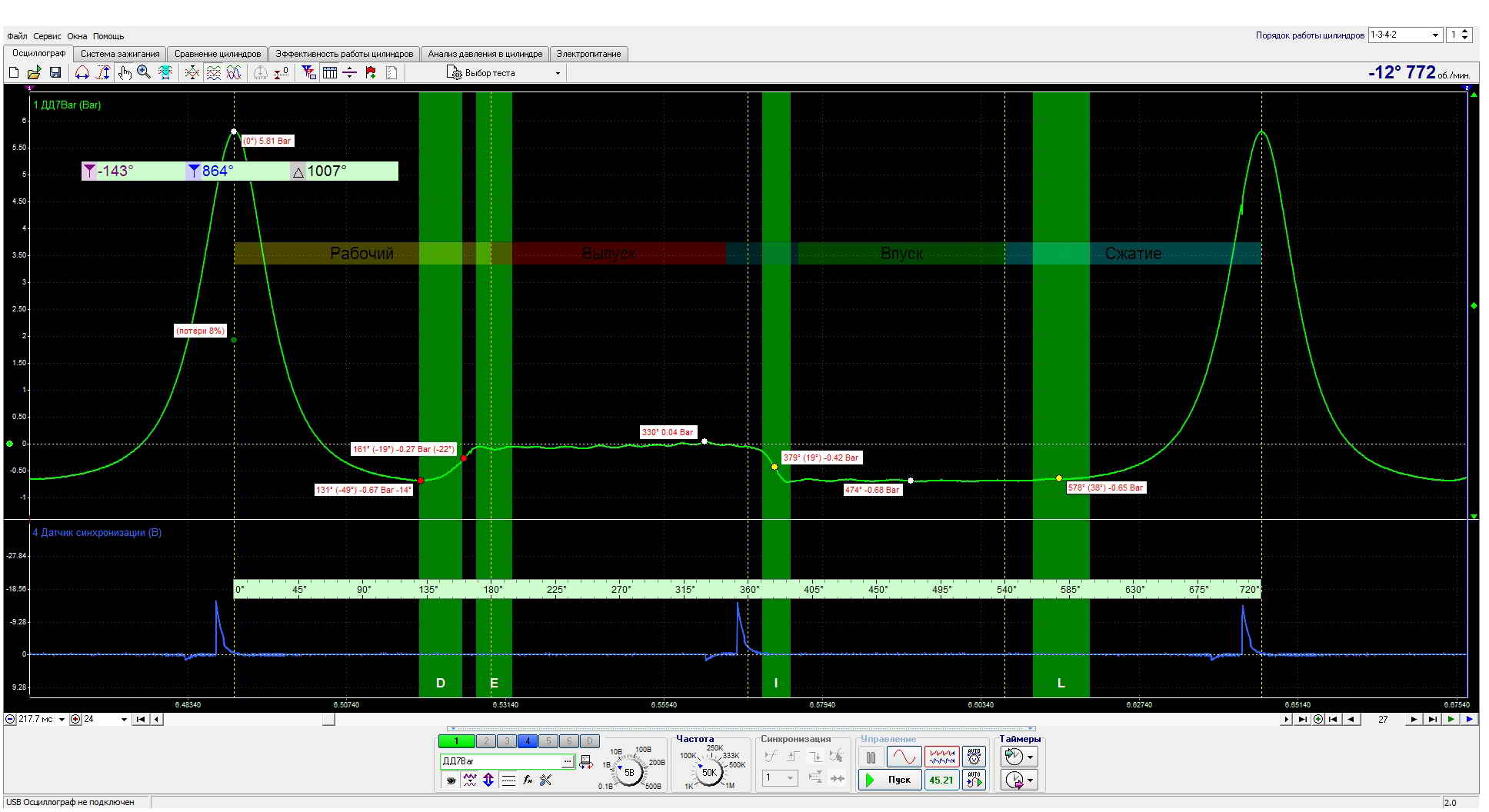

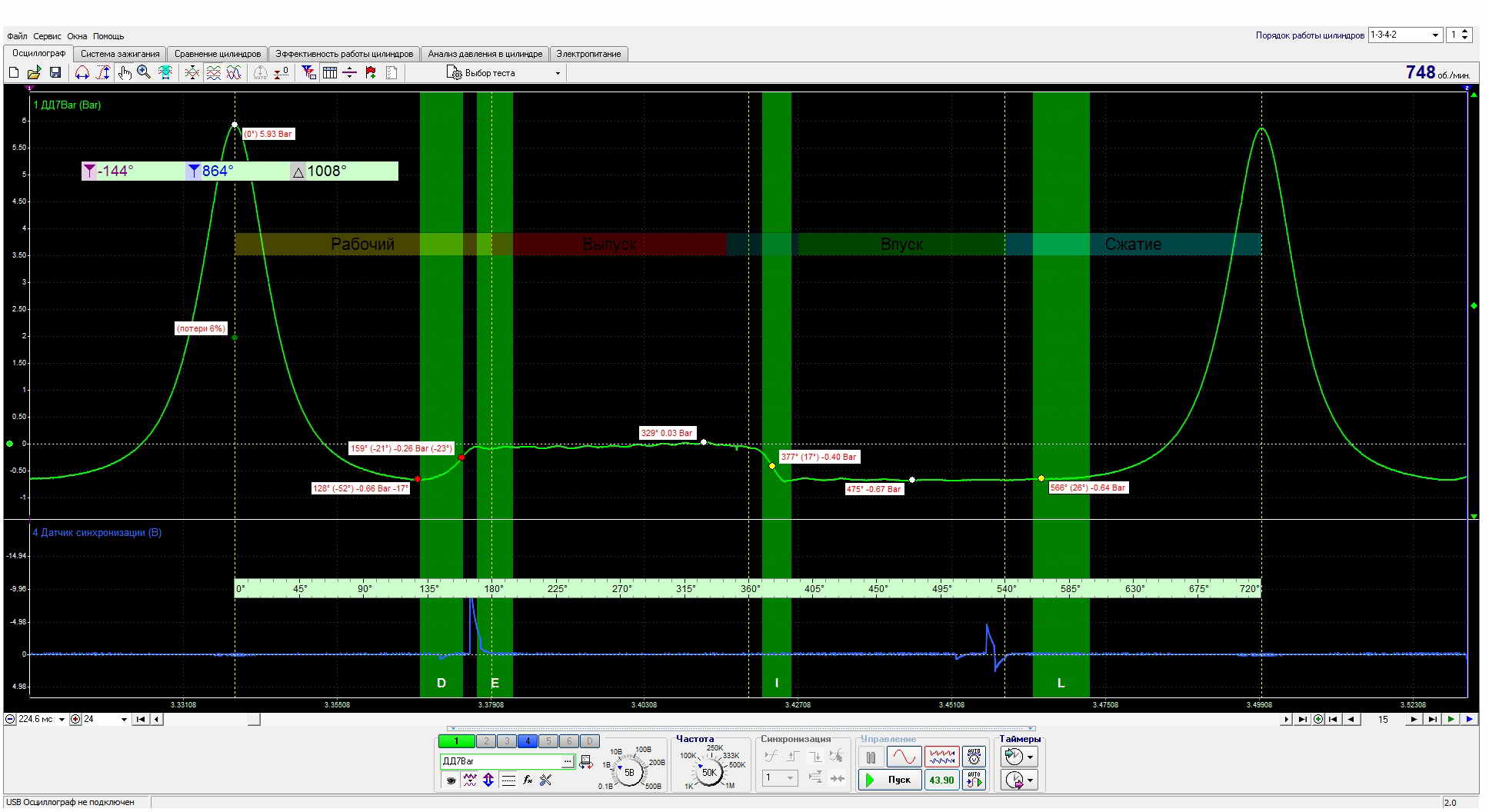

По форме импульса с датчика давления во впускном коллекторе я вижу пропуски зажигания, неравномерность наполнения, проблемы с компрессией и даже подсос воздуха на отдельном цилиндре. Мотор-тестер выстраивает осциллограммы всех цилиндров рядом, и разница видна сразу — ещё до того, как блок управления успеет записать ошибку. Это особенно ценно на моторах с непосредственным впрыском, где пропуски зажигания не всегда фиксируются штатной системой самодиагностики.

Ещё один метод — анализ падения напряжения АКБ при прокрутке стартером. По неравномерности потребляемого тока я определяю цилиндр с пониженной компрессией, не вкручивая компрессометр.

Проверка синхронизации фаз ГРМ

Перескок ремня или цепи ГРМ на один зуб — классическая ситуация, когда двигатель работает, но «не едет». Компьютерная диагностика в таком случае часто не показывает ошибок: датчики работают, просто фазы смещены относительно нормы. Клиент ездит и думает, что машина «просто старая».

Осциллограф определяет перескок ремня без разборки двигателя. Я снимаю сигнал с ДПКВ и ДПРВ одновременно и сравниваю их взаимное положение. Если фазы разошлись — осциллограмма показывает рассинхронизацию в миллисекундах. Специальная многофункциональная линейка позволяет измерить фактическое положение распредвала относительно коленвала с точностью до градуса. Вся процедура занимает 15–60 минут и более, все зависит от доступности к этим датчикам и не требует вскрытия крышки ГРМ.

Типичные неисправности, которые видны только на осциллограмме

Есть целый класс проблем, которые вообще не попадают в память блока управления. ЭБУ видит только те сигналы, которые выходят за пределы допуска. Осциллограф видит всё — и вот что он находит:

• Катушка зажигания с пробоем на ранней стадии. Сканер не видит проблему, пока катушка полностью не откажет. Осциллограф показывает снижение амплитуды и времени горения искры задолго до появления пропусков зажигания.
• Форсунка с замедленным откликом. Топливная коррекция блока управления постепенно уходит в плюс, а ошибка бедной смеси появляется через недели. Осциллограф ловит растянутый фронт сигнала форсунки сразу.
• Датчик абсолютного давления (ДАД) с мёртвой зоной. На определённых оборотах сигнал замирает. Сканер этого не видит, потому что опрос идёт медленнее, чем длится искажение. Осциллограф записывает сигнал с высоким разрешением и ловит ступеньку.
• Лямбда-зонд с замедленной реакцией. Топливная коррекция скачет, расход растёт, но ошибка P0130 выскакивает только когда датчик практически мёртв. Осциллограф видит падение скорости переключения сигнала за месяцы до появления ошибки.

Диагностика форсунок и лямбда-зонда

Диагностика форсунок осциллографом позволяет оценить производительность каждой форсунки по отдельности, не снимая их с двигателя. По форме электрического сигнала я вижу: время открытия, время закрытия, наличие залипания. Форсунка с механическим износом открывается медленнее — на осциллограмме это выглядит как затянутый фронт импульса. Блок управления пытается компенсировать недолив увеличением времени впрыска, топливная коррекция растёт, но ошибка появляется не сразу.

Лямбда-зонд проверяется по скорости переключения сигнала между богатой и бедной смесью. Исправный датчик переключается за 100–200 миллисекунд. Когда время отклика растягивается до 400–500 мс — расход топлива уже повышен, а блок управления ещё считает датчик рабочим. Осциллограф показывает эту деградацию сразу. Я проверяю оба лямбда-зонда — до катализатора и после — и по соотношению их сигналов оцениваю эффективность катализатора.

Примеры неисправностей и нормальной работы датчиков двигателя

Когда ошибок нет, а автомобиль плохо работает

Первое фото: рабочая катушка

Второе фото: катушка с неисправностью
